背景：隨著智能家電的普及應用，消費者對于常用家電設備的功能要求也越來越高。對于時鐘的要求也不僅僅只滿足于看時間和鬧鐘功能，現在的智能家居幾乎都有語音播報、語音提示的功能，能夠準確的播報當前的時間，和倒計時功能。目前產品設計常用的帶語音播報和數碼管顯示的時鐘方案一般有一下兩種：
方案1：MCU+74HC573鎖存芯片+時鐘芯片+語音播報芯片；方案2：MCU+74HC573鎖存芯片+晶振+語音播報芯片；而我們下面將要介紹的方案只需要MCU+WT588F02KD-24SS芯片+秒跳芯片即可實現上述方案設計所需的功能需求。
WT588F02KD-24SS數碼管時鐘方案簡介
一.功能概述
?可以支持4位數碼管調節亮度(可以擴展10個) ;
?可以支持32個發光二極管LED單獨調光;
?帶按鍵喚醒，主動掃描功能和帶按鍵返回;
?內置亮度調節的電路---占空比8級可調，使用1K的頻率;
?可控制數碼管顯示不同字符，也可對單段數碼管進行調節;
?客戶也可以通過配套下載器在線更換芯片內部語音內容.

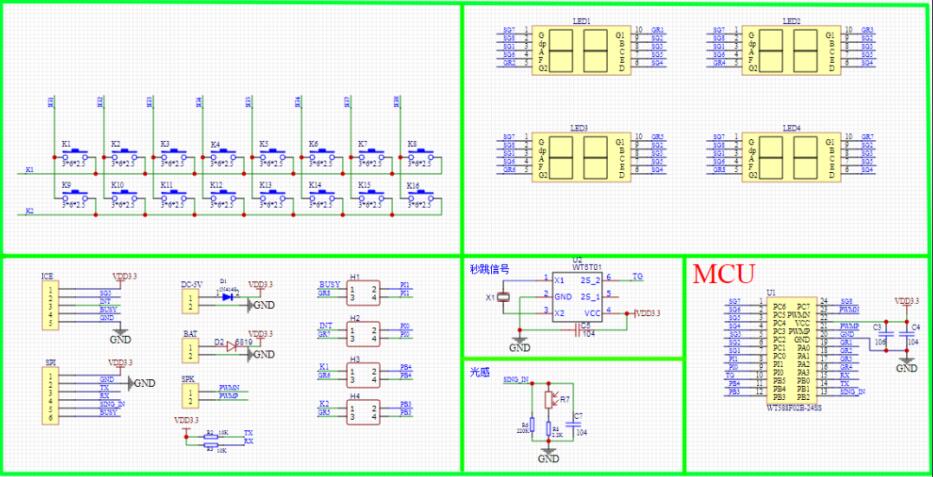

二.原理圖設計
三.指令簡介
WT588F02KD-24SS內置標準UART異步串口接口，屬于3.3V TTL電平接口。通訊數據格式是：起始位：1位；數據位：8位；奇偶位：無；停止位：1位。使用電腦串口調試助手，需要正確設置串口的參數，設置如圖
A.播放指令

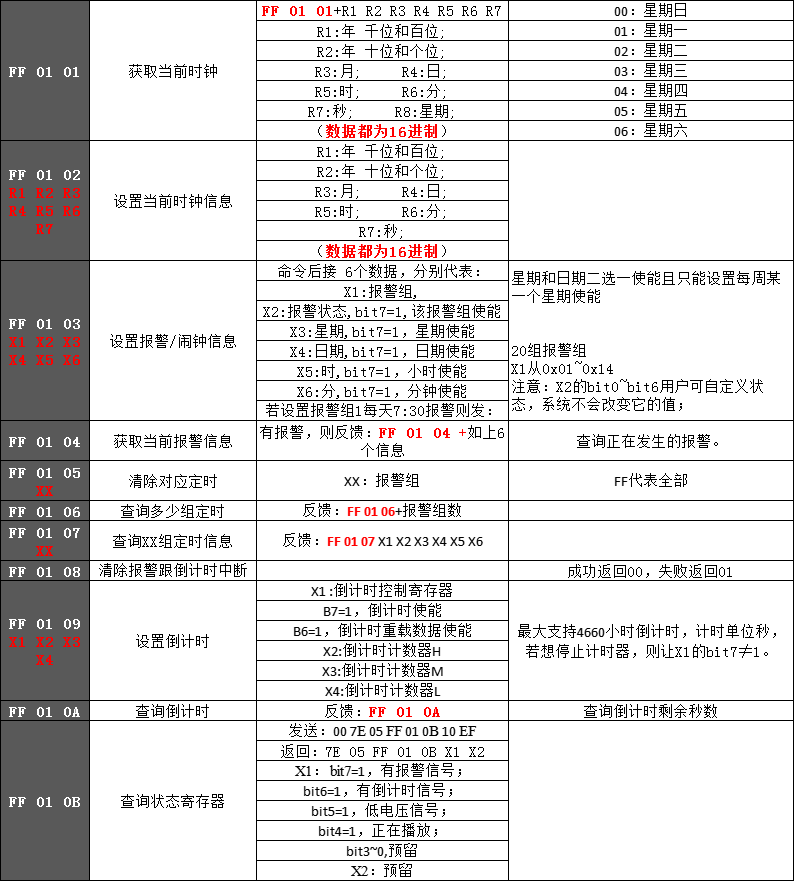

B.時鐘指令

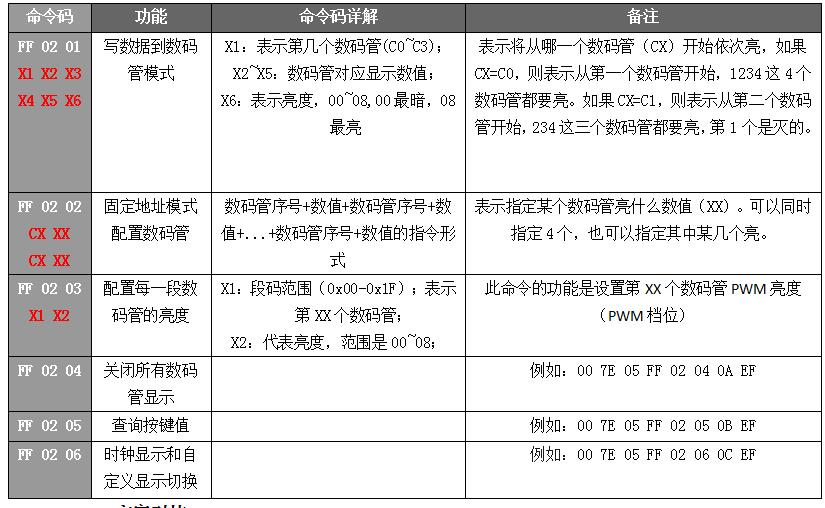

C.數碼管顯示指令
四.方案對比
相比以前的方案，WT588F02KD-24SS芯片相當于一顆74HC573鎖存芯片+一顆語音播報芯片，從元器件所需數量上直接節約了一顆鎖存芯片；WT588F02KD-24SS能夠自主獲取秒跳信號進行時間記錄并且使用標準的uart串口控制，省去了MCU驅動數碼管、獲取時間、控制語音播報等開發步驟，極大的縮短了開發周期。
五.應用拓展領域
A.數碼管顯示的電子鬧鐘；B.智能家電時間設置和語音提示功能；C.帶燈光效果的音樂玩具
