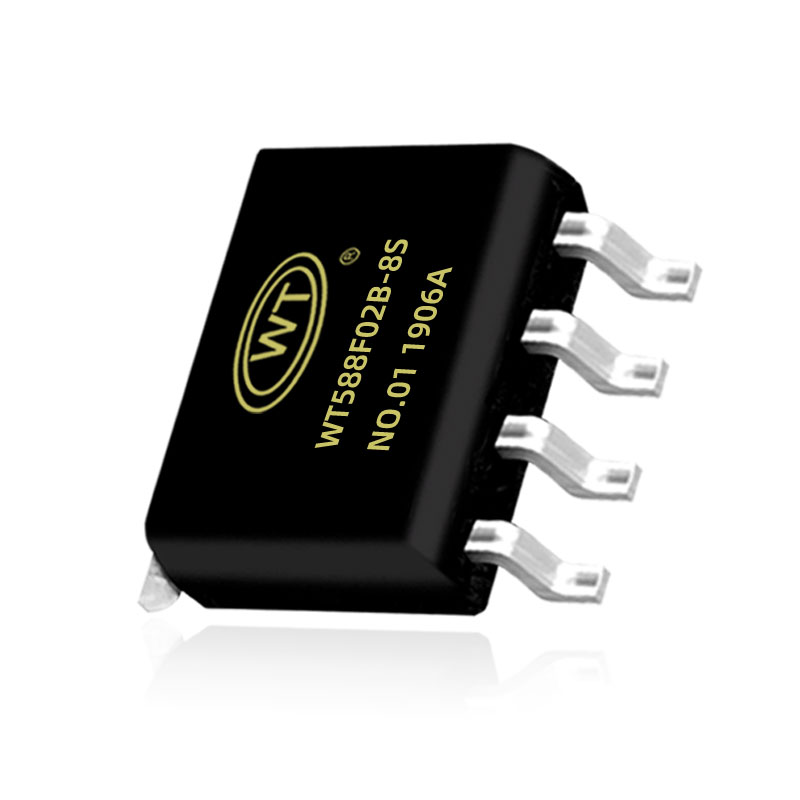

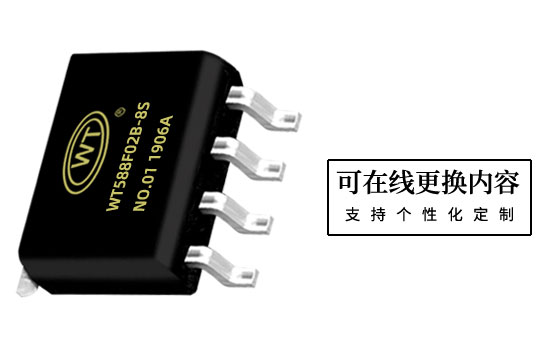

可在線下載更換內容語音芯片ICWT588F02B-8S Voice Chip
-----------------------------------------------------------------------------------------------------------
WT588F02B-8S是深圳唯創知音電子有限公司新研發的一款16位DSP語音芯片、內部振蕩32Mhz，16位的PWM解碼。目前WT588F02B-8S，較高音質可以支持存放170秒語音內容（若客戶對音質沒有要求，可以存放320秒的語音內容）。WT588F02B-8S區別于傳統OTP芯片的是客戶可以自己通過配套下載器實現在線更換芯片內部語音內容；并且芯片內置硬件SPI、UART、IIC、比較器等各類資源，可以為客戶定制各種不同的個性化功能產品。
| Pad Name | Pad No. | ATTR. | Description描述 |
| PC2/BUSY/CS | 1 | I/O | 忙信號輸出/下載器燒寫口 |
| PC1/DATA1/CLK2/SO | 2 | I/O | 一線串口數據信號輸入端/兩線串口時鐘信號輸入端/下載器燒寫口 |
| PI0/DATA2/SI | 3 | I/O | 兩線串口數據信號輸入端/下載器燒寫口 |
| PI1/SCK | 4 | I/O | 下載器燒寫口 |
| PWMN | 5 | out | PWM輸出腳 |
| VDD | 6 | Power | 電源正極 |
| PWMP | 7 | I/O | PWM輸出腳/DAC |
| GND | 8 | Power | 電源負極 |
| 標識 | 范圍值 | 單位 |
| VDD~GND 電源電壓 | -0.5~+5.5 | V |
| Vin 輸入電壓 |
GND-0.3< Vin |
V |
|
| Vout 輸出電壓 | GND < 0.3V ~ VDD+0.3 | V |
| Top工作溫度 | -20~ +85 | ºC |
| 儲存溫度 | -50~100 | ºC |
| 參數 | 象征 | 最低限度 | 典型 | 最大限度 | 測試條件 |
| 工作電壓 | VCC | 2.0V | 5.5V | ||
| 振蕩頻率 | Fbank0 | 4.096MHz±3% | 8.192MHz±3% | ||
| 振蕩頻率(BANK 7) | Fbank7 | 32.768MHz±3% | |||
| RC振蕩器頻率 | Frc 1 | 65.536 MHz±3% | |||
| 低功率rc振蕩器頻率 | frc 2 | 32768hz-5% | 32768hz 15% | ||
| 待機電流 | Ihalt 1 | 2.3 uA | 5uA | 全部關閉 | |
| 工作電流 | IOP | 5mA | 空載 | ||
| IO口邏輯電平（H） | VIH | 0.8 VCC | |||
| IO口邏輯電平（L） | VIL | 0.2VCC | |||
| ILK | 0.1 UA | ||||
| IO口輸出電平（H） | VOH | 0.95VCC | 空載 | ||
| IO口輸出電平（L） | VOL | 0.05V | 空載 | ||
| IO口驅動電流 | IOH | 16mA | VOUT=VCC-0.4V，PA選擇強度驅動選項 | ||
| IO口漏電流 | IOL | -16 mA | Vout=0.4V PA選擇了強度驅動選項 | ||
| IO口下拉電阻 | RPD |
50K/220 K/1M/無窮大 可以進行選擇配置 默認1M內部下拉 |
引腳拉下，PA |
| 標識 | 范圍值 | 單位 |
| VDD~GND 電源電壓 | -0.5~+5.5 | V |
| Vin 輸入電壓 |
GND-0.3< Vin |
V |
|
| Vout 輸出電壓 | GND < 0.3V ~ VDD+0.3 | V |
| Top工作溫度 | -20~ +85 | ºC |
| 儲存溫度 | -50~100 | ºC |
應用范圍廣，幾乎可以涉及到所有的語音場所，如：
★汽車（防盜報警器、倒車雷達、GPS導航儀、電子狗、中控鎖）；
★智能電子鎖；
★家庭防盜報警器；
★醫療器械人聲提示；
★家電（電磁爐、電飯煲、微波爐）；
★娛樂設備（游戲機、游樂機）；
★學習模型（早教機、兒童有聲讀物）；
★智能交通設備（收費站、停車場）；
★通信設備（電話交換機、電話機）；
★工業控制領域（電梯、工業設備）；
★兒童玩具。
