指紋鎖語音IC全新設計方案介紹，智能電子鎖語音芯片選型推薦！指紋鎖是現在智能家居領域中應用較為廣泛的一款產品，而個性化的語音交互則是指紋鎖智能化的重要表現之一。在電子鎖領域，上海小語音WT588F02B-8S這款語音芯片得到了不少電子鎖品牌的青睞。普通智能電子鎖需要語音交互功能和時鐘功能，需通過MCU+語音芯片+時鐘芯片等元器件來實現電子鎖的智能化，個性化器件多，代表著電路設計相對復雜，電路板體積大，成本高。
而基于WT588F02B-8S語音芯片指紋鎖解決方案只需依靠一顆芯片就能解決語音播報+時鐘兩種功能，較大程度上節約了產品開發成本，使得電路器件數量減少，簡化電路，產品開發更加便捷。
一 系統組成
WT588F02B-8S語音芯片參數如下
?16 位 DSP 語音芯片、32Mhz 內部振蕩；
?工作電壓 2.0-5.5V
?16bit 的 PWM/DAC 輸出，可直接驅動 8R 0.5W 喇叭；
?支持 6K~32Khz 的 WAV 文件；
?芯片播放結束后，且 IO 口（DATA 和 CLK）保持電平穩定（高低電平皆可）1S 后，芯片進入休眠
特殊功能描述：
?客戶可以通過 MCU 或配套下載器在線更換芯片內部語音內容；
?支持 224 段地址，有更多需求可以擴展；
WT5T01秒跳芯片
?給WT588F02B-8S提供秒跳信號
其他外圍
?按鍵；
?數碼管及 LED；
?內部電源 CR1220，外部供電 5V 電源或 3 節 5 號電池。
二、電路設計

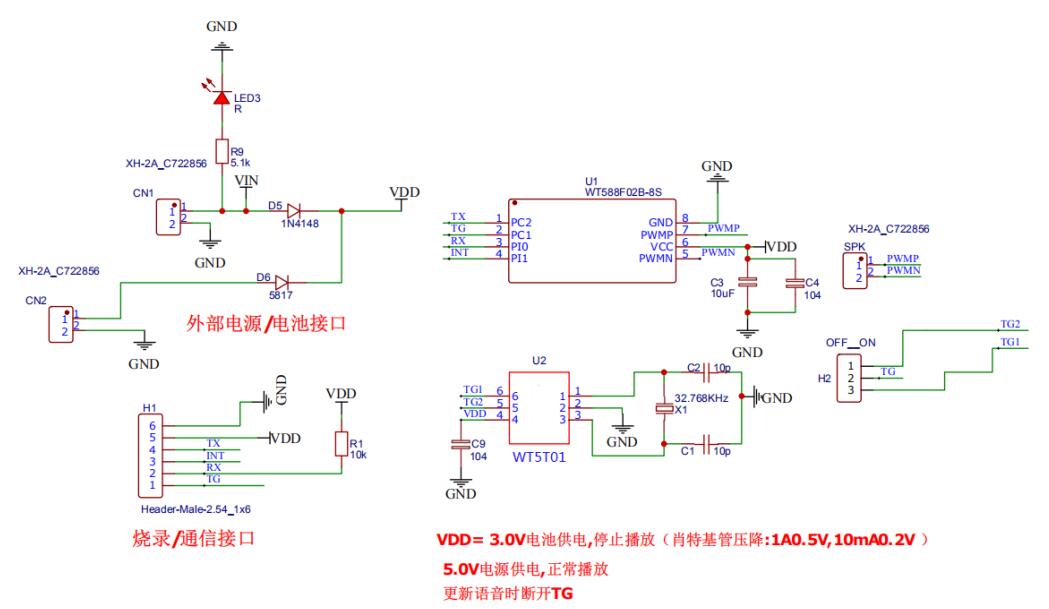

1.電路原理圖：
2.器件選型

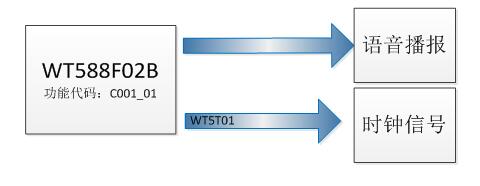

3.應用框架圖
三 控制方式
1.控制方式：
使用觸摸按鍵和秒跳芯片控制。觸摸按鍵控制智能門鎖的同時還能觸發語音IC播報語音，設置有時鐘的功能是為了能有打開鎖的記錄。

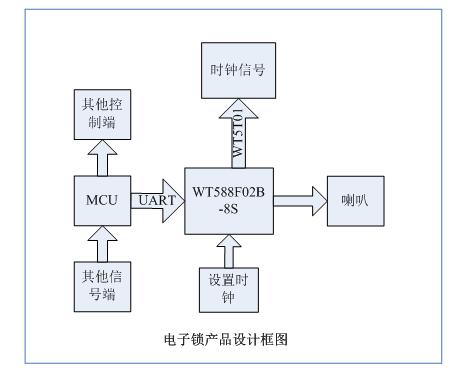

(時鐘電子鎖設計框圖)
設置時鐘：可以通過Uart串口通信給WT588F02B-8S芯片發送指令設置時鐘的。還有一種方案就是整個系統加一個光感器件，利用光感和APP進行設置時鐘信息。（如果客戶想詳細了解此定制方案，可以參考我司提供的“WT588F02B-8S電子藥盒解決方案”）。
