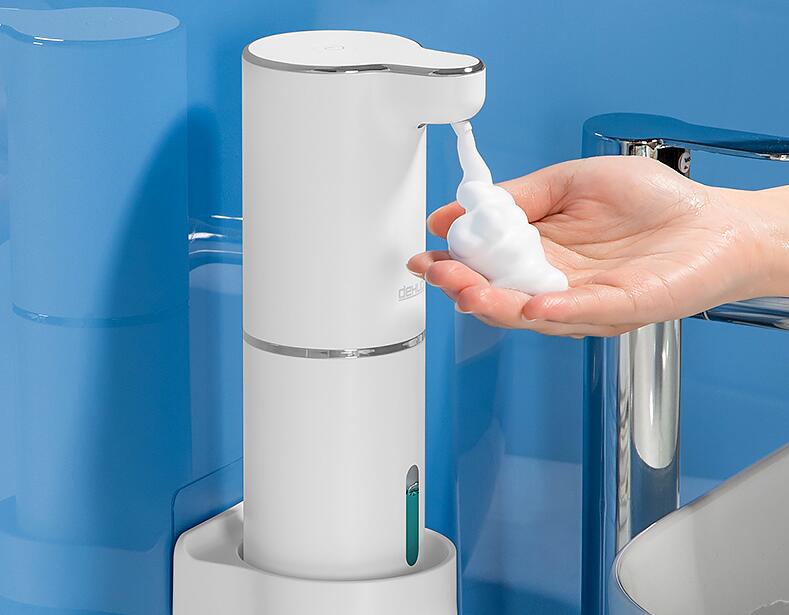

隨著社會的進步，人們對健康衛生越來越重視，特別是在當前新冠疫情的情景下，出門戴口罩，回家消毒洗手尤為重要，其中洗手已經成為人們日常生活中必不可少的一個環節。這就誕生了很多與洗手有關的產品，這里主要分析一款接近感應自動出液的產品—智能語音感應洗手液器。

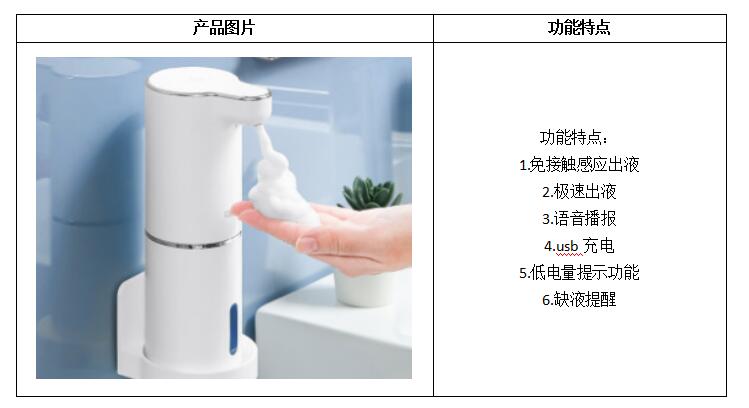

智能語音感應洗手液器相對于傳統的按壓式洗手液器，它有幾方面的優勢：1、非接觸式，更加衛生；2、自動出液，更加便捷；3、出液量可調，缺液提醒，更加智能；4、語音提示，更加人性化。基于以上優勢，它得到了市場的大力認可，在各大網購平臺都能看到它的身影，而且銷量可觀。
那么它的工作原理呢？智能語音感應洗手液器它主要由幾大功能部件組成：1、主控MCU；2、紅外接近傳感器；3、減速馬達；4、按鍵和LED燈；5、語音IC和喇叭。工作原理是紅外接近傳感器檢測到有物體接近，然后把信號傳給主控MCU，主控MCU收到信號后控制馬達轉動，從而帶動液體從出液口流出。在整個過程和按鍵操作時都會有語音提示，它是由主控MCU發指令控制語音IC播放聲音的。
如果想開發這樣一款產品，在多、快、好、省的前提下，如何選擇開發方案呢？
這里推薦一套解決方案，主控MCU+WT588F02B語音IC（帶紅外接近傳感功能code）。理由是WT588F02B語音IC解決了紅外接近傳感這部分的功能，減少了主控MCU的開發工作量，以及前期驗證調試時間。而且接近信號的傳輸和控制聲音播放指令都是統一用標準的uart接口，這方便了主控MCU的選型以及降低代碼編寫的難度，很大程度上減少了產品開發的失敗率。
WT588F02B是一顆怎樣的IC呢？
首先，WT588F02B這顆芯片是一顆多功能的語音芯片，它有16位的PWM輸出，能夠直接驅動8歐0.25W的喇叭；其次，它還是一顆強大的數據處理芯片（DSP），自帶乘累加器，能夠快速的處理壓縮和解碼算法；再者，它有豐富的引腳，兼容很多通信協議，如一線通信、UART、IIC、SPI等；最后，WT588F02B還是一顆FLASH型的芯片，可以重復擦寫，支持掉電記憶功能，還可以不需要多用IO引腳實現電壓檢測功能。
下面我們詳細的了解這個方案：
智能語音感應洗手液器設計方案
1.智能語音感應洗手液器設計方案概述

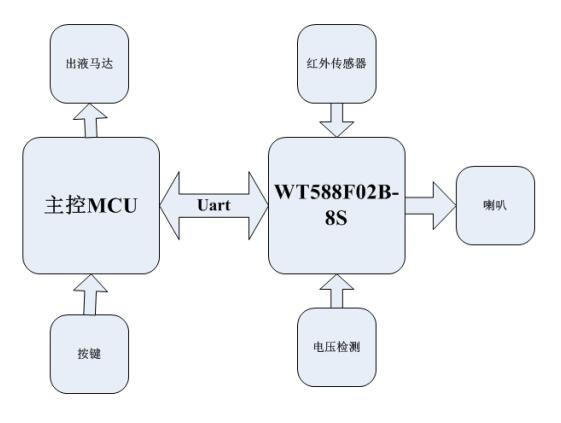

1.1、應用框架圖
1.2框架圖介紹：
1、主控MCU通過Uart發送指令控制WT588F0B播放聲音，停止播放；2、主控MCU通過Uart獲取紅外傳感器信號（或者主動發送接近信號）；3、主控MCU控制馬達出液；4、通過按鍵設置出液量；
1.3語音提示內容：
1、缺液語音提示；2、低電量語音提示；3、按鍵操作語音提示；4、講文明、講衛生的宣傳語（主要應用于公共場所）等如何科學洗手的教學語音（主要適用于兒童，幫助他們養成正確的洗手習慣）
2.器件選型及原理圖
2.1WT588F02B基本功能和特性
1）.16位DSP語音芯片、32Mhz內部振蕩；2）.工作電壓2.0~5.5V；3）.16bit的PWM/DAC輸出，可直接驅動8R 0.5W喇叭；4）.支持6K~32Khz的WAV文件；5）.客戶可以通過配套下載測試板在線更換芯片內部語音內容；6）.支持32768段地址，有更多需求可以擴展；7）.芯片內部有200K byte 的存儲空間（不包括主控程序）；8）.低電壓檢測功能；

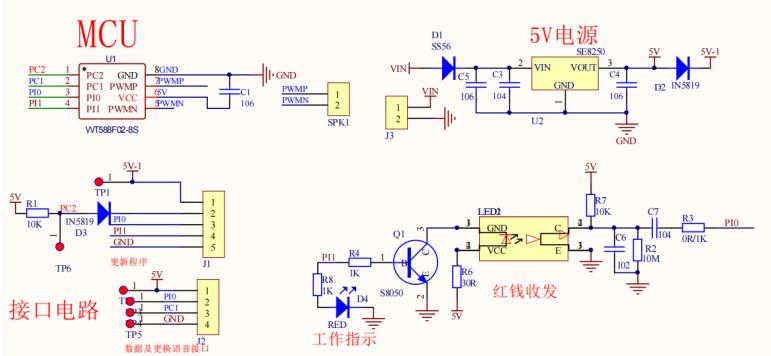

2.2.1WT588F02B-8S應用原理圖如下

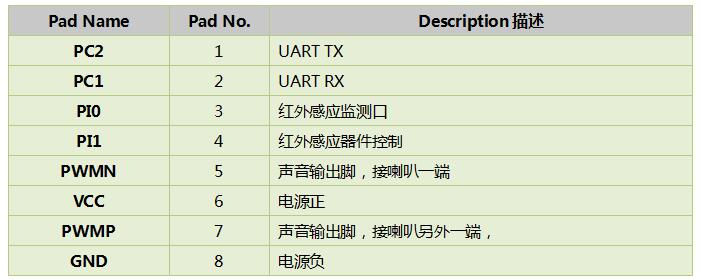

2.2.2接口介紹：
3.WT588F02B功能介紹：
3.1協議命令格式

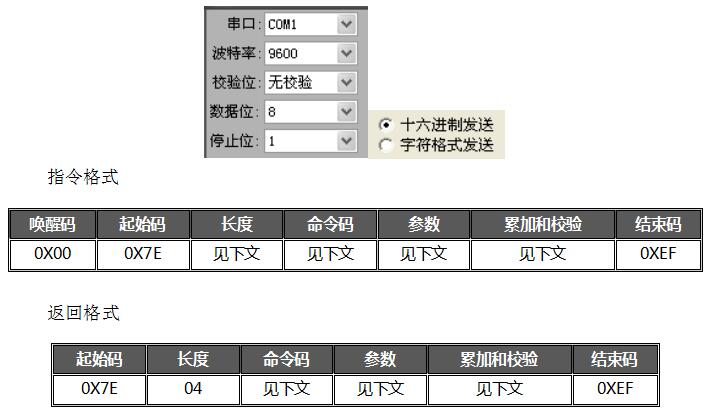

WT588F02B-8S內置標準UART異步串口接口，屬于3.3V TTL電平接口。通訊數據格式是：起始位：1位；數據位：8位；奇偶位：無；停止位：1位。使用電腦串口調試助手，需要正確設置串口的參數，設置如圖：
語音類串口指令：只有指令長度和校驗是正確的，才會判斷命令；命令不存在時，沒有返回值，參數過多也沒有返回值，參數錯誤返回01
注意：“長度”是指長度（1字節）+命令碼（若干字節）+參數（若干字節）+校驗和（1個字節）的長度（字節數）；
“累加和校驗”是指長度+命令碼+參數的累加和的低字節；

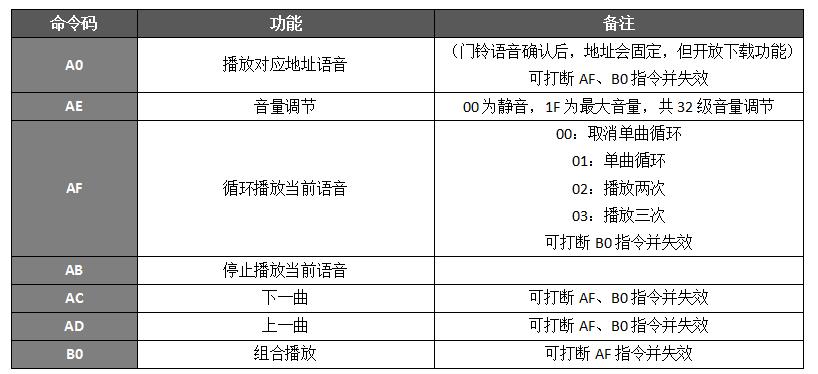

3.2語音播放指令：

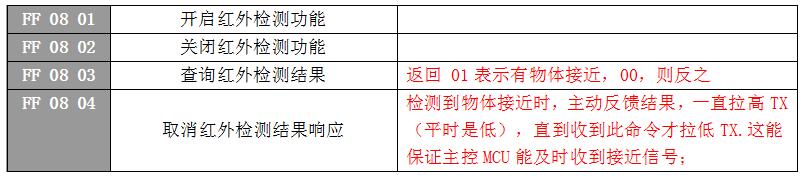

3.3紅外檢測指令：
WT588F02B系列語音芯片目前有3種封裝形式，分別為：SOP8、SOP16、SSOP24。上海小語音作為一家專注于語音技術研究的高新技術企業，始終堅持以“服務好工程師”為目標，以行業語音交互器件標準化為方向，致力于讓復雜變簡單，提供快捷的語音芯片、智能物聯網應用解決方案。WT588F系列應用設計方案，在智能鬧鐘、智能水杯、霧化加濕器等消費電子行業領域內已有成熟的應用案例。消費類電子產品應用是公司重要的發展領域，未來，上海小語音將在更多行業推出標準化語音芯片，進一步提升工程師的設計體驗，為消費類電子行業標準化賦能。
