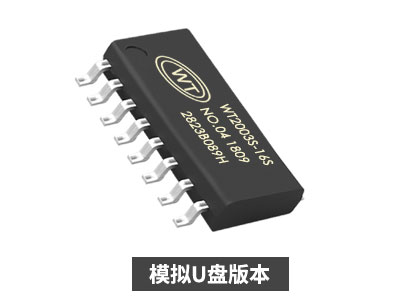

WT2003S-16S 模擬U盤版本 |
WT2003S-16S TF卡版本 |
|
（1） 只支持SPI-FLASH、不支持TF卡。 （2）標準UART通信接口，默認波特率9600，可實現指定地址播放、指定插播地 址播放、音量級數、上下曲、播放停止、循環模式等； （3） 上電默認不播放；具備BUSY狀態指示、BUSY播放時為高電平； （4）可通過USB接口連接到電腦，直接將電腦里面的語音下載到FLASH模擬的可 移動盤符中（模擬U盤）（XP系統、WIN7系統、WIN8系統）； （5）支持MP3高品質音頻格式，（8KBPS~128KBPS）聲音優美； （6）SPI最大可以支持128M （7）WT2003S-16S帶有DAC雙聲道輸出、32級音量可調。 |
（1）支持MP3高品質音頻格式播放（8KBPS~320KBPS），聲音優美。 （2）支持采樣率8~44.1KHz的WAV音頻文件。 （3）使用TF卡和U盤作為存儲器，自由更換音頻內容，最大支持32G TF 卡和32G U盤。 （4）可通過USB接口自由更換TF內的音頻內容（XP系統、WIN7系統、 WIN8系統正版系統）。 （5） 同時支持按鍵控制和UART異步串口通訊，通用標準接口協議，功能 更強，控制更靈活方便。 （6）支持不同存儲器之間的插播。 （7）支持組合播放 （8）支持文件夾內的索引和制定文件名播放 （9）32級可調音量，DAC雙聲道輸出。 （10）DC 5V供電。 |
|
WT2003S-16S 模擬U盤版本 |
WT2003S-16S TF卡版本 |
 |
 |
| 名稱 | 功能 |
| 音頻格式 |
支持采樣率8~48KHz，比特率8~128Kbps的MP3音頻文件。(FLASH支持) 支持采樣率8~48KHz，比特率8~320Kbps的MP3音頻文件。（TF卡和U盤支持） 支持采樣率8~44.1KHz的WAV音頻文件。 |
|
存儲器容量 |
支持4Mbit~128Mbit SPI-FLASH 最大支持32GB TF卡 最大支持32GB U盤 支持文件系統:FAT16,FAT32(不支持NTFS) |
| USB接口 | 全速2.0 |
| 供電電壓 | DC3.0~5.5V |
| IO端口電平 | 3.3V TTL電平。 |
| 工作溫度 | -40~85度 |
| 濕度 | 5%~95% |
| 名稱 | 標記 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
| VDD50 | LDO輸入電壓 | - | 3.0 | 5.0 | 5.5 | V |
| VDD33 | LDO 3.3V輸出電流 | Vout3.3>3.1V | - | - | 150 | mA |
| 靜態電流 | 無負載下的電流 | 無負載 | - | 30 | - | mA |
| 工作電流 | 播放狀態下的電流 | 8R/1W喇叭，音量級別32級 | - | 390 | - | mA |
| SNR | 信噪比 | - | - | 92 | - | dB |
| THD+N | 總諧波失真 | 空載 | - | -70 | - | dB |
| PWRAB | DAC輸出功率 | 32歐姆喇叭 | - | - | 16 | mW |
| VPP | DAC最大輸出幅值電壓 | 10K歐姆負載 | - | - | 2.8 | V |
| Ps1 | 待機功耗（帶TF卡） | 與TF卡功耗相關 | - | 27.6 | - | Ma |
| P | 播放時功耗(空載) | 與TF卡功耗相關 | - | 28.7 | - | Ma |
| VPPLINE | 外部音頻輸入幅度 | - | - | 2.8 | V |
