功能簡述/WT2605X

1. MCU和高級特性

1.1 CPU特性

Ø 帶有DSP指令的32-bit高性能CPU，主頻高達120MHz。

1.2 時鐘和晶振

Ø 外置26MHz晶振。
Ø 3個32bit 通用定時器。
Ø 1個主系統看門狗。

1.3 高級外設接口

Ø GPIO內置上拉和下拉電阻器，可映射為功能IO。
Ø GPIO支持喚醒中斷。
Ø 1個全雙工UART。
Ø 1個SPI。
Ø 1個IR控制器。
Ø 1個SD卡主機控制器。
Ø 1個全速USB2.0 HOST/DEVICE 控制器。
Ø 內置PMU電源管理單元。

1.4 音頻特性

Ø 帶有16 bit DAC和16 bit ADC的音頻編解碼器。
Ø 支持音頻均衡器調整。
Ø 支持采樣率8，11.025，12，16，22.05,32，44.1和48KHz。
Ø 96dB SNR的高性能音頻DAC以及90dB SNR ADC。

解決方案/WT2605X

標準MP3方案

WT2605X芯片支持標準MP3功能，WT2605X具有高信噪比的ADC以及DAC外設，分辨率高達16bit。同時具備標準的UART，按鍵控制播放等功能，可外掛U盤、TF卡、SPI Flash等存儲器來存儲音頻文件，SPI FLash支持文件管理，可實現文件索引播放、文件名播放等功能。支持標準的MP3，WAV音頻文件播放，也可解碼播放APE、FLAC等音頻文件（需定制）。詳情可參考該方案說明書。

標準錄音方案

WT2605X芯片支持錄音功能，可實現MIC錄音以及AUX錄音，錄音的數據可存放在U盤、 TF卡或者SPI FLash內，SPI FLash支持文件管理，可實現文件索引錄音、文件名錄音 等功能。通過UART接口與外部器件進行訪問交互，錄音文件的格式為MP3格式。可定制按鍵錄音等功能。詳情可參考該方案說明書。

遠程下載方案

WT2605X芯片支持遠程下載功能，通過配套4G或者WiFi模組，可將服務器上的音頻數 據傳輸到本地存儲器上，實現音頻文件升級功能，方便用戶便捷的更換播放語音， 4G/WiFi模組與WT2605X芯片以UART作為數據傳輸，交互接口。音頻文件支持升級 到SPI Flash或者TF卡內。音頻文件格式支持MP3，WAV。詳情可參考該方案說明書。

錄音上傳方案

WT2605X芯片支持錄音上傳功能，錄音數據支持通過UART接口實時輸出，方便用戶對 音頻數據進行操作（如上傳到服務器，或者語音識別等應用）。同時錄音數據還可保存 在本地的存儲器上，可選擇為SPI Flash或者TF卡，U盤作為存儲器。音頻文件格式 支持MP3或者WAV。詳情可參考該方案說明書。

流媒體方案

WT2605X芯片支持流媒體功能。可通過UART接收MP3音頻數據解碼播放，音頻解碼支 持32~320kbps，內置8KB緩沖空間，每次發送的數據不可超過8KB，待音頻數據解碼完 成后再發送下一包數據。詳情可參考該方案說明書。

實時對講方案

WT2605X芯片支持實時對講功能。可實現將MIC采集的聲音編碼為MP3音頻數據并通過 UART輸出，也可通過UART接收MP3音頻數據解碼播放，該通訊方式為半雙工，即MIC 采集音頻數據輸出的時候不可解碼播放（解碼和編碼不可同時工作）。詳情可參考該方 案說明書。

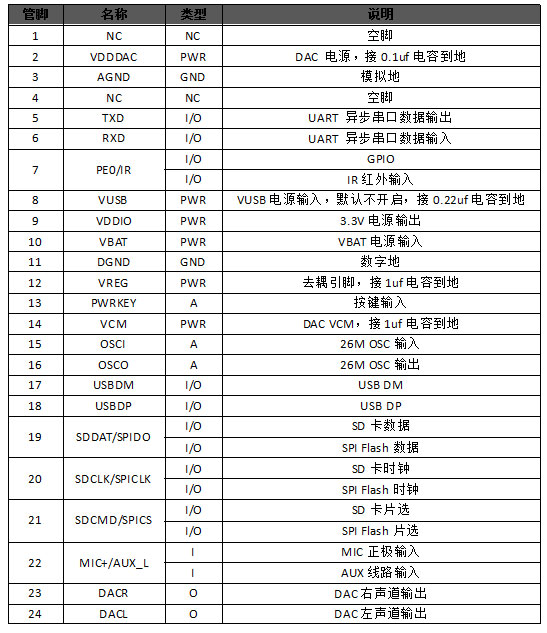

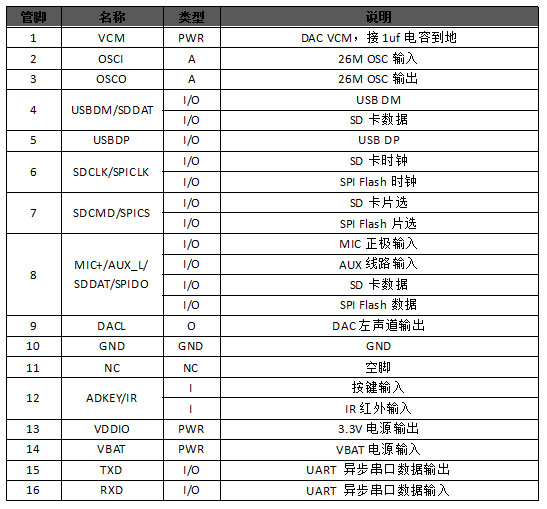

管腳介紹/WT2605X
