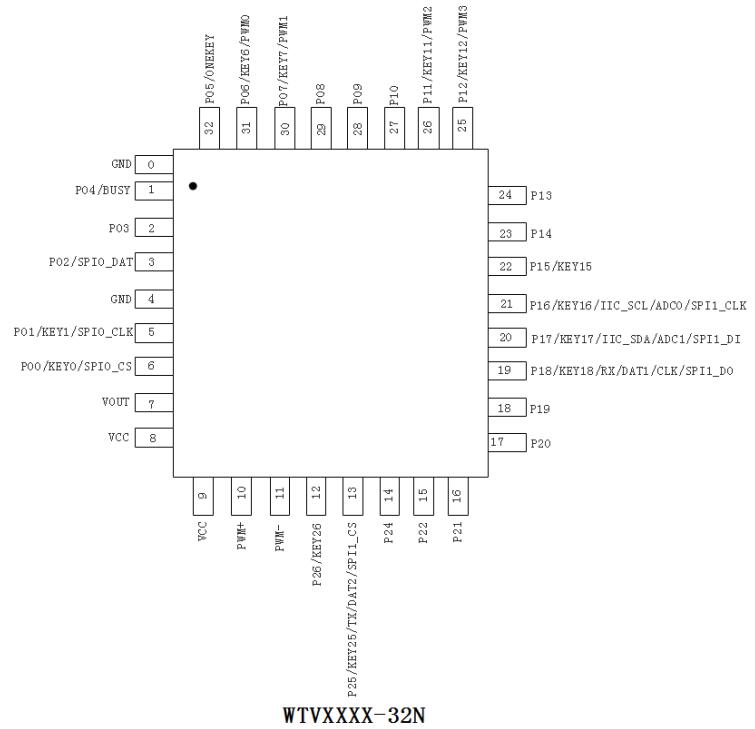

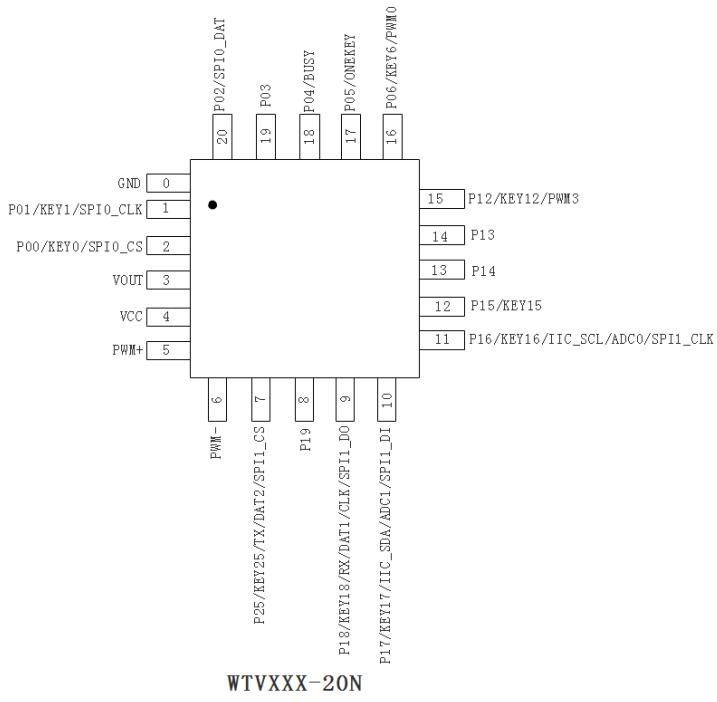

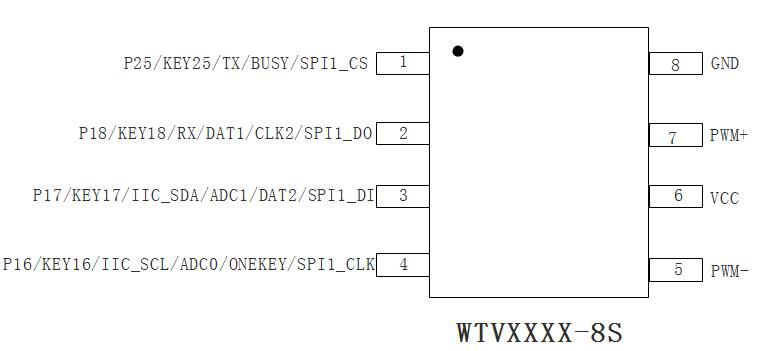

WTVxxxx是一款功能強大的高品質語音芯片，采用了高性能32位處理器、最高頻率可達120MHz。具有低成本、低功耗、高可靠性、通用性強等特點，可內置120秒~890秒語音容量。現有WTVxxxx-8S、WTVxxxx-20N、WTVxxxx-32N封裝的芯片。控制方式靈活：支持UART控制模式；支持一線串口和兩線串口控制模式；支持按鍵控制模式(按鍵控制模式需要微定制)；

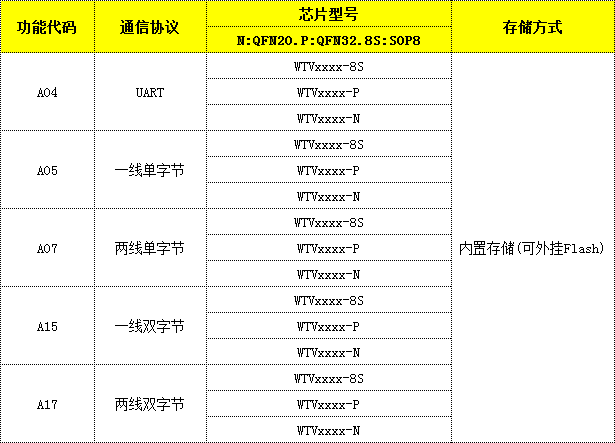

同時用戶可配置標準功能，通過通訊口調用LED點陣、數碼管驅動（156點=13*12）、按鍵掃描擴展（5*8=40Keys）、紅外接近檢測、溫度檢測、壓力檢測、標準LED/LCD驅動芯片擴展、集成電池電量檢測輸出、8/16個通用IO輸入輸出口操作、用戶可配置讀寫Flash1K~4Kbit用戶數據區、萬年歷實時時鐘等功能模塊。每種控制模式出廠前已固定，樣品需先與我司業務人員確認好。
◆ UART控制模式：標準UART通信接口，默認波特率9600；支持SPI-Flash作為存儲器。帶有文件索引播放、插播、 單曲循環、所有曲目循環、隨機播放等功能。32 級音量可調、最大可以支持外掛 128Mbit的Flash；
◆ 一線、兩線串口控制模式：上電5S后默認進入深度休眠模式，發碼前需先喚醒，否則第一次發碼指令無效，只充當喚醒指令，在5S內發送第二次指令有效，可參考本司提供發碼例程；
◆ 按鍵控制模式：觸發方式靈活，可隨意設置任意按鍵為脈沖可重復觸發、脈沖不可重復觸發、無效按鍵、電平保持不可循環、電平保持可循環、電平非保持可循環、上一曲不循環、下一曲不循環、上一曲可循環、下一曲可循環、音量+、音量-、播放/暫停、停止、播放/停止等15種觸發方式，最多可用10個按鍵觸發控制輸出；
◆ 兩個16位異步分頻器定時器；
◆ 一個紅外遙控解碼器；
◆ 16 bit高精度ADC；
◆ 大功率IO驅動能力，最高可直接驅動64mA；
◆ 1個IR控制器，1個SD卡主機控制器；
◆ 1個全速USB2.0 HOST/DEVICE 控制器；
◆ 單芯片使用（使用內置容量）時內置語音需出廠前寫入。客戶也可以通過唯創工具，自己制作下載語音；
◆ 支持UART更新程序以及語音，建議畫板時預留UART串口，升級請參考串口升級文檔；
◆ 芯片上電在不播放狀態下，默認進入普通休眠，功耗為30uA；
◆ 三種多功能32位定時器，支持捕捉和PWM模式；
◆ 一線、兩線串口控制模式：可通過發碼端控制語音播放、停止、循環播放和音量大小；16級音量可調、支持 SPI-Flash做為存儲器：最大可以支持外掛 128Mbit 的 Flash；
◆ 一線、兩線串口，單顆語音IC進入深度休眠后，功耗在2uA以內，目前錄音/外掛flash電路用到芯片內部LDO 3.3V供電，功耗一般在30uA - 450uA左右，如需控制在2uA以內，需用其他IO口供電，定制工程（與本司業務員溝通）；
◆ 上電默認不播放；具備BUSY狀態指示、BUSY平時為低電平，播放時為高電平；
◆ 支持語音高品質音頻格式，支持MP3格式，（音頻碼率支持8kbps~320kbps）聲音優美；
◆ 工作電壓：SOP8:2.0-3.6V、QFN20\QFN32:2.0-5.5V；
◆ 內置0.5W D類功放；
◆ 芯片上電初始化時間為200-300ms，一般100ms芯片即可完成上電初始化，剩余200ms時間，因本司增加語音更換功能，上電初始化完成后握手判斷是否有更新語音需求，因此建議芯片上電200-300ms后再去發碼控制。如需要縮短芯片初始化時間的可以聯系本公司做專門定制處理，可以做到上電初始化為60ms內；
◆ 重點注意：語音芯片如果需要掛flash。建議使用“唯創”出的flash，其他廠商的flash，不能保證可以正常工作。（建議將150mil和208mil尺寸兼容擴展畫上，更方便備貨）；

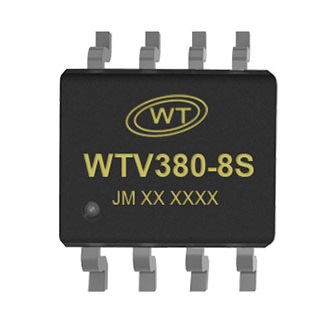

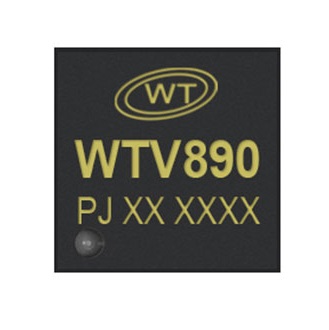

◆ 內置容量說明：SOP8封裝：支持WTV380-8S/WTV890-8S、QFN20：WTV120-N/WTV380-N、QFN32：WTV380-P/WTV890-P；
◆ 支持8和弦MIDI播放（此功能有待開放）
