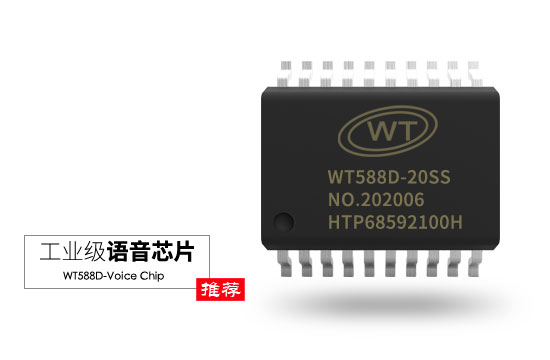

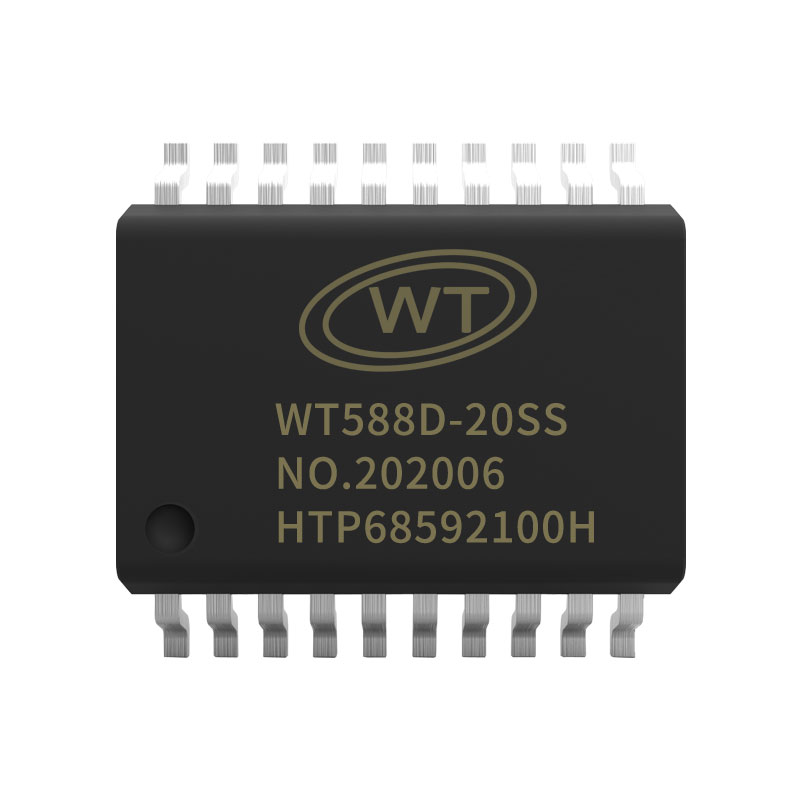

>WT588D-20SS可編程工業級語音芯片IC

WT588D-20SS可編程工業級語音芯片IC

（1）WT588D語音芯片是一款功能強的可重復擦除燒寫的語音單片機芯片。

（2）WT588D讓語音芯片不再為控制方式而尋找合適的外圍單片機電路，高度集成的單片機技術足以替換復雜的外圍控制電路。

（3）配套WT588D VoiceChip上位機操作軟件可隨意更換WT588D語音單片機芯片的控制模式，把信息下載到SPI-Flash上即可。

（4）軟件操作方式簡潔易懂，撮合了語音組合技術，大大減少了語音編輯的時間。

（5）支持在線下載，即便是WT588D通電的情況下，一樣可以通過下載器給關聯的SPI-Flash下載信息，給WT588D語音芯片電路復位一下，就能更新到剛下載進來的控制模式。

在線咨詢

產品詳情
產品參數
應用領域

WT588D多功能·高音質語音芯片（單片機內核）WTN588D Voice Chip

-----------------------------------------------------------------------------------------------------------

☆ 聯合臺灣華邦共同研發，具有單片機內核的可編程語音芯片；

☆ 功能多·音質好·應用范圍廣·性能穩定；

☆ 配套軟件WT588D voiceChip可輕易做好語音組合播放、插入靜音等；

☆ 對比市面同類功能語音芯片IC降低30%成本，品質穩定性提升39%；

(該產品已停產，目前有其他同功能的升級產品替代，可向我司在線客服人員咨詢)

選型參考/SELECTION REFERENCE

型號	FLASH	控制端口	封裝形式	按鍵模式	并口模式	3×8矩陣按鍵	mp3模式	一線串口	二線串口	三線串口
	外掛	4	SSOP20	OK	-	-	OK	OK	OK	OK
	外掛	4	DIP8	OK	-	-	OK	OK	OK	OK
	外掛	11	LQFP32	OK	OK	OK	OK	OK	OK	OK

產品功能/PRODUCT FUNCTION

• 根據外掛或者內置SPI-Flash的不同，播放時長也不同，支持2M～128Mbit的SPI-Flash存儲器；
• 內嵌DSP高速音頻處理器，處理速度快；
• 內置13Bit/DA轉換器，以及12Bit/PWM輸出，音質好；
• PWM輸出可直接推動0.5W/8Ω揚聲器，推挽電流充沛；
• 支持DAC/PWM兩種輸出方式；
• 支持加載WAV音頻格式；
• 支持加載6K～22KHz采樣率音頻；
• 支持對已加載語音播放試聽；
• 可通過專業上位機操作軟件，隨意組合語音，可插入靜音，插入的靜音不占用內存的容量，一個已加載語音可重復調用到多個地址；
• 510段可控制地址位，單個地址位最多可加載128段語音，地址位內的語音組合播放；
• 最多可加載500段用于編輯的語音；
• USB下載方式，支持在線下載/脫機下載；即便是在WT588D語音芯片通電的情況下，也一樣可以正常下載數據到SPI-Flash；
• 芯片復位時間5ms；

• 支持MP3控制模式、按鍵控制模式、3×8按鍵組合控制模式、并口控制模式、一線串口控制模式、二線串口控制模式、三線串口控制模式；
• 任意設定顯示語音播放狀態信號的BUSY輸出方式；
• 抗干擾性強，可應用在工業領域；
• 510段可控制地址位，單個地址位最多可加載128段語音，地址位內的語音組合播放；
• 語音播放停止馬上進入休眠模式，芯片轉為完全停止狀態；
• 15種按鍵控制模式，任意一個按鍵可設定任意一種控制模式；
• 配套WT588D VoiceChip上位機軟件，接口簡單，使用方便。能極大限度的發揮出WT588D語音單片機的各項功能，上位機兼容WIN7/WIN8/WIN10系統；
• 簡單的單片機編寫方式，擺脫以往復雜繁瑣的匯編思維；
• 插入的靜音時間范圍10ms～25min；
• 工作電壓DC2.8V～5.5V；
• 靜態休眠電流小于10uA；
• 支持8和弦MIDI播放（此功能有待開放）

參數	標記	環境條件	最小值	典型值	最大值	單位
工作電壓	V_DD	F_sys=8MHz	2.8		5.5	V
工作電流	I_OP1	沒有負載	-	4.5	5.5	mA
停止電流	I_DD2	沒有負載	-	650		uA
休眠模式電流	I_OP2	沒有負載	-	3	7	uA
低電壓輸入	V_IL	所有引腳輸入	V_SS	-	0.3V_DD	V
高電壓輸入	V_IH	所有引腳輸入	0.7V_DD	-	V_DD	V
輸入電流 BP1、BP2、RESET	I_IN1	V_IN=0V 上拉阻抗=500KΩ	-5	-9	-14	uA
輸入電流 BP1、BP2、RESET	I_IN2	V_IN=0V 上拉電阻=150KΩ	-15	-30	-45	uA
輸出電流（BP0）	I_OL	VDD=3V，VOUT=0.4V	8	12	-	mA
	I_OH	VDD=3V，VOUT=2.6V	-4	-6	-	mA
	I_OL	VDD=4.5V，VOUT=1.0V	-	25	-	mA
	I_OH	VDD=4.5V，VOUT=2.6V	-	-12	-	mA
輸出電流（BP1）	I_OL	VDD=3V，VOUT=0.4V	4	10	-	mA
輸出電流（BP1）	I_OH	VDD=3V，VOUT=2.6V	-4	-6	-	mA
輸出電流 PWM+/PWM-	I_OL1	RL=8Ω 【PWM+】--【RL】--【PWM-】	+200	-	-	mA
輸出電流 PWM+/PWM-	I_OH1	RL=8Ω 【PWM+】--【RL】--【PWM-】	-200	-	-	mA
DAC最大電流	I_DAC	RL=100Ω	-2.4 -4.0	-3.0 -5.0	-3.6 -6.0	mA
上拉電阻測試	R_PL		75	150	225

參數	標記	環境條件	額定值	單位
電源	V_{DD —}V_SS	-	-0.3～+7.0	V
輸入電壓	V_IN	所有輸入	V_SS-0.3～V_DD+0.3	V
存儲溫度	T_STG	-	-55～+150	°C
使用溫度	T_OPR	-	-40～+85	°C
