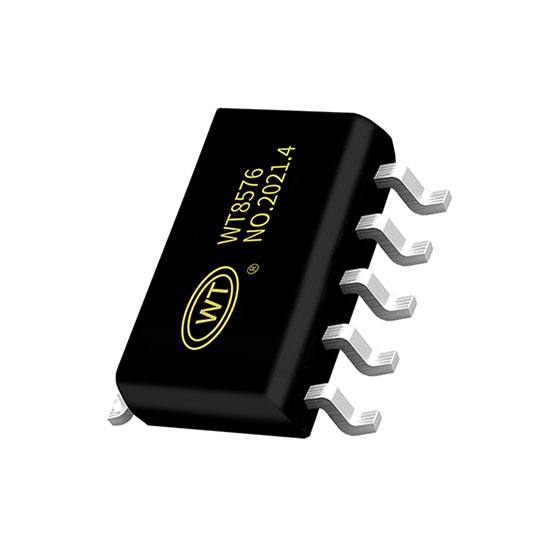

WT8576是一款帶AB/D切換，雙橋音頻功率放大器芯片，采用6.0V電源供電；在THD+N等于10% 情況下，能為一個4Ω的負載提供2X4.5W的連續功率，WT8576雙通道音頻功率放大器是為需要輸出高質量音頻功率的系統設計的，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。WT8576采用雙通道設計使芯片具有了橋式聯接揚聲器放大工作模式，簡化了音頻系統的外圍電路設計。WT8576內置了低功耗待機電路和過熱保護電路，同時內置了雜音消除電路，可以消除芯片啟動和關斷過程中的咔嗒聲或噼噗聲。WT8576提供了ESOP10L的封裝形式，額定的工作溫度范圍為-40C至85C。



管腳介紹/PIN INTRODUCTION

---

應用電路/APPLICATION CIRCUIT

---

功放芯片選型/MODEL SELECTION

---



產品型號	供電范圍V	輸出功率W	聲道數	功放類型	靜態電流mA	關斷電流uA
WT4890	2.2-5.5	8歐1W	單聲道	AB類	3~9	0.1~0.5
WT8302	2.5-6	4歐2.9W	單聲道	D類	3	＜0.1
WT85711E	2.5-5.5	2歐5W	單聲道	AB/D類	5	＜0.1
WT8002	2.5-5.5	4歐2.5W	單聲道	D類	3	0.1~0.5
WT8509E	2.5-9.2	4歐8W	單聲道	AB/D類	3	＜0.1
WT8623E	5.7~17	4歐30W	單聲道	D類	6.5~9	20~50
WT8576E	2.7~6.2	4歐4W*2	雙聲道	AB/D類	7~13	＜0.1
WT9110	5~15V	2~4歐（13~27）W	單聲道	AB/D類	20~30	＜2
WT8673E	5~26V	4歐80W*1/8歐40W*2	單/雙聲道	D類	6.5~9	20~50
