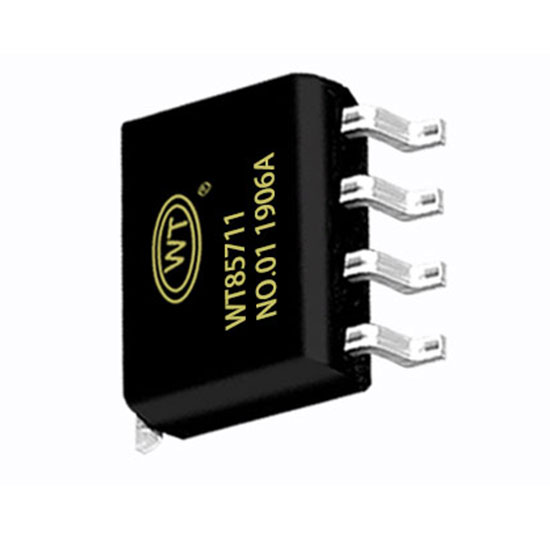

WT85711是一款FM無干擾、AB類功放D類功放兩種模式可切換的5.0W單聲道音頻放大器。在5V電源下,能夠向2Ω負載提供5.0W的輸出功率,并具有高達90%的效率 ；WT85711采用AERC( Adaptive Edge Ratecontro1)技術,在音頻全帶寬范圍內 極大地降低了EMI的干擾,對60cm的音頻線,在FCC的標準下具有超過20dB的裕量。
WT85711在D類模式下無需濾波器的PWM調制 結構減少了外部元件數目,PCB面積和系統成本, 并且簡化了設計。芯片內置了過流保護,過熱保 護和欠壓保護功能,這些功能保證了芯片在異常 的工作條件下關斷芯片,有效地保護了芯片不被損壞,當異常條件消除后, WT85711有自恢復功能可以讓芯片重新工作效率輸出晶體管的開關工作方式決定了WT85711D類放大器的高效率。在D類模式下, 輸出晶體管就像是一個電流調整開關,切換過程 中消耗的額外功率基本可以忽略不計。輸出級 相關的功率損耗主要是由 MOSFET導通電阻與 電源電流產生的I2R。WT85711的效率可達 90%無需濾波器，WT85711的D類模式采用無需濾波器的PWM調制方式,省去了傳統D類放大器的LC濾波器,提高了效率,為便攜式設備的音頻子系統提供了一個更小面積,更低成本的實現方案
Pop& Click:抑制
WT85711內置專有的時序控制電路,實現全面的Pop&Click抑制,可以有效地消除系統在上電點, Wakeup和 Shutdown操作時可能會出現 的瞬態噪聲。保護電路WT85711在應用的過程中,當芯片發生輸出管腳和電源或地短路,或者輸出之間的短路故障時,過流保護電路會關斷芯片以防止芯片被損壞。短路故障消除后,WT85711自動恢復工作。 當芯片溫度過高時,芯片也會被關斷。溫度下降 后,WT85711可以繼續正常工作。當電源電壓過低時,芯片也將被關斷電源電壓恢復后芯片會再次啟動
MODE模式
AB類,D類切換控制功能使用MODE管腳控制。MODE管腳置高的時候,WT85711工作在D 類的模式之下:MODE管腳置低的時 候,WT85711工作在AB類的模式之去耦電容WT85711是一款高性能的AB類/D類集成的音頻放大器，電源端需要加適當的電源供電去耦電容來確保其高效率和最佳的總諧波失真。同時為得到良好的高頻瞬態性能,希望電容的ESR值要盡量的小,一般選擇典型值為 luF的電容旁路到地。去耦電容在布局上應該盡可能的靠近芯片的VoD放置。把去耦電容放在與WT85711較近的地方對于提高 WT85711的效率非常重要。因為器件和電容間的任何電阻或自感都會導致效率的降低。 如果希望更好的濾掉低噪音,則需要根據具體應用添加一個10uF或者更大的去耦電容。
| 產品型號 | 供電范圍V | 輸出功率W | 聲道數 | 功放類型 | 靜態電流mA | 關斷電流uA |
| WT4890 | 2.2-5.5 | 8歐1W | 單聲道 | AB類 | 3~9 | 0.1~0.5 |
| WT8302 | 2.5-6 | 4歐2.9W | 單聲道 | D類 | 3 | ＜0.1 |
| WT85711E | 2.5-5.5 | 2歐5W | 單聲道 | AB/D類 | 5 | ＜0.1 |
| WT8002 | 2.5-5.5 | 4歐2.5W | 單聲道 | D類 | 3 | 0.1~0.5 |
| WT8509E | 2.5-9.2 | 4歐8W | 單聲道 | AB/D類 | 3 | ＜0.1 |
| WT8623E | 5.7~17 | 4歐30W | 單聲道 | D類 | 6.5~9 | 20~50 |
| WT8576E | 2.7~6.2 | 4歐4W*2 | 雙聲道 | AB/D類 | 7~13 | ＜0.1 |
| WT9110 | 5~15V | 2~4歐（13~27）W | 單聲道 | AB/D類 | 20~30 | ＜2 |
| WT8673E | 5~26V | 4歐80W*1/8歐40W*2 | 單/雙聲道 | D類 | 6.5~9 | 20~50 |
