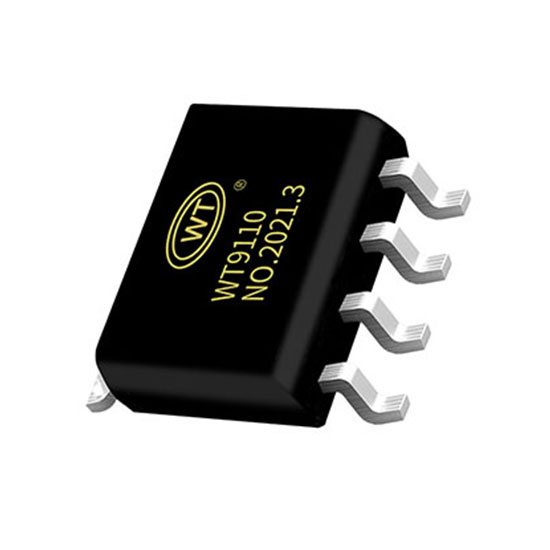

WT9110是一款低EMI，無需濾波器，AB/D類可選式音頻功放芯片。14.4V工作電壓時，最大驅動功率為27W（VDD=14.4V,4ΩBTL負載，THD<10%），音頻范內總諧波失真噪聲小于1％（20Hz～20KHz)；WT9110的應用電路簡單，只需極少數外圍電器件；輸出不需要外接耦合電容或上舉電容和緩沖網絡；WT9110采用ESOP8封裝，特別適合用于小音量、小體重的便攜系統中；

WT9110可以通過控制進入關斷模式，從而減少功耗；WT9110內部具有過流、欠壓、短路以及過熱自動關斷保護機制；WT9110工作穩定，通過配置外電阻可以調整放大器的電壓增益，方便應用。



管腳介紹/PIN INTRODUCTION

---

應用電路/APPLICATION CIRCUIT

---

注: 以上應用中元件說明： Ci：隔直電容，采用0.1µF 或更小的,進一步消除咔嗒-噼噗聲和從輸入端耦合進入的噪聲。 Cs：電源去耦電容，采用足夠低 ESR 的電容(小于1µF),當 VDD=12V 時，為更好的濾除低頻噪聲，建議另加一個低ESR 貼片電容（不小于10µF）。去耦電容離 VDD 管腳越近越好， 持1.5mm 之內


功放芯片選型/MODEL SELECTION

---



產品型號	供電范圍V	輸出功率W	聲道數	功放類型	靜態電流mA	關斷電流uA
WT4890	2.2-5.5	8歐1W	單聲道	AB類	3~9	0.1~0.5
WT8302	2.5-6	4歐2.9W	單聲道	D類	3	＜0.1
WT85711E	2.5-5.5	2歐5W	單聲道	AB/D類	5	＜0.1
WT8002	2.5-5.5	4歐2.5W	單聲道	D類	3	0.1~0.5
WT8509E	2.5-9.2	4歐8W	單聲道	AB/D類	3	＜0.1
WT8623E	5.7~17	4歐30W	單聲道	D類	6.5~9	20~50
WT8576E	2.7~6.2	4歐4W*2	雙聲道	AB/D類	7~13	＜0.1
WT9110	5~15V	2~4歐（13~27）W	單聲道	AB/D類	20~30	＜2
WT8673E	5~26V	4歐80W*1/8歐40W*2	單/雙聲道	D類	6.5~9	20~50
