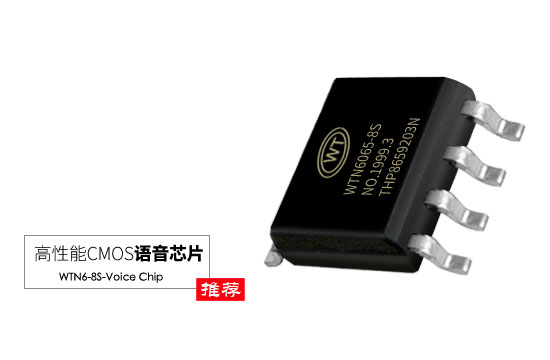

WTN6高性能CMOS語音芯片（多功能·低功耗）WTN6 Voice Chip
-----------------------------------------------------------------------------------------------------------
（1） 工作電壓：2.4V~5.2V
（2） 待機模式下，靜態電流小于5uA
（3） 精準的+/-1%內部震蕩，有低壓復位(LVR=1.8V)看門狗計時
（4） 12位PWM純音頻輸出，可直接驅動8Ω/0.5W喇叭和蜂鳴器，DAC音頻輸出，可外接功放；
（5） 內置看門狗；
（6） 具備串口控制模式：數脈沖，一線串口，兩線串口（可以加載224段語音,后續有詳解）
（7） 支持BUSY狀態輸出功能
選型注意：
芯片的控制方式和輸出方式在燒寫程序時已經設定好，不可以再次更改，訂做芯片時需要和業務員說明應用要求。
|
WTN6040-8S （可存儲40秒語音） |

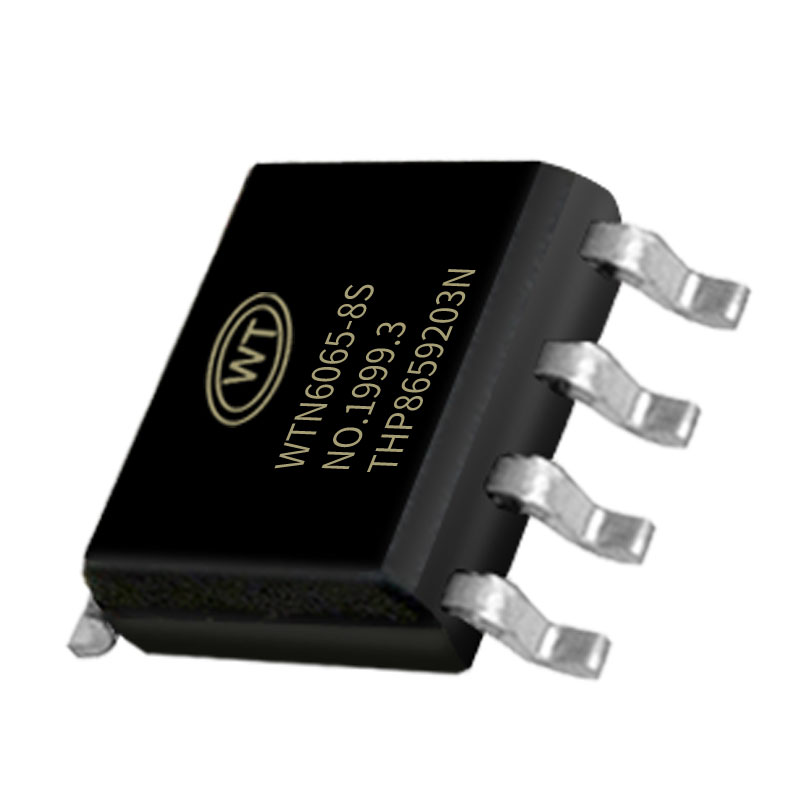

WTN6065-8S （可存儲65秒語音） |

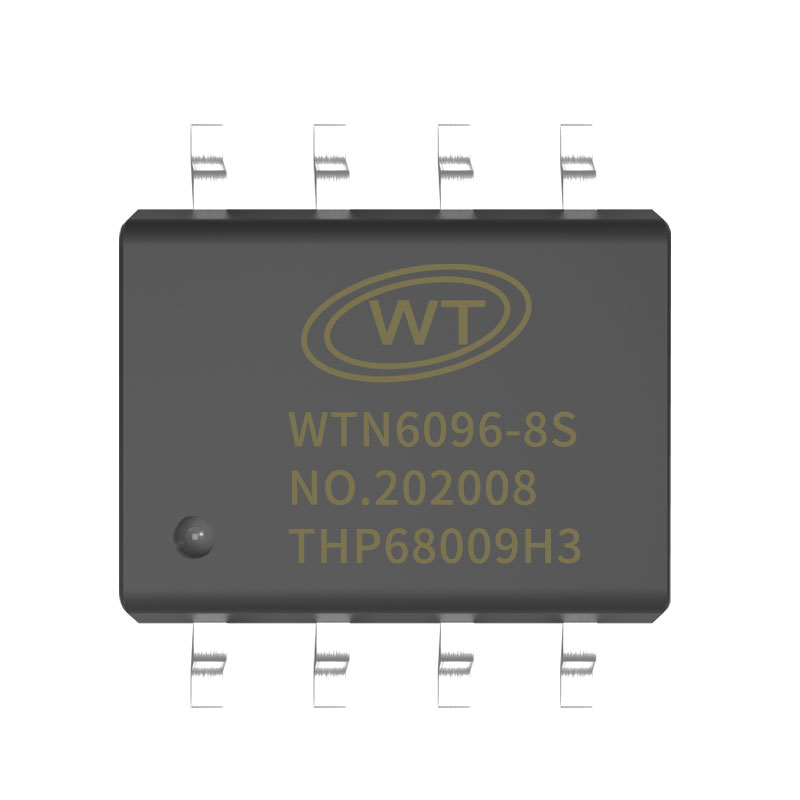

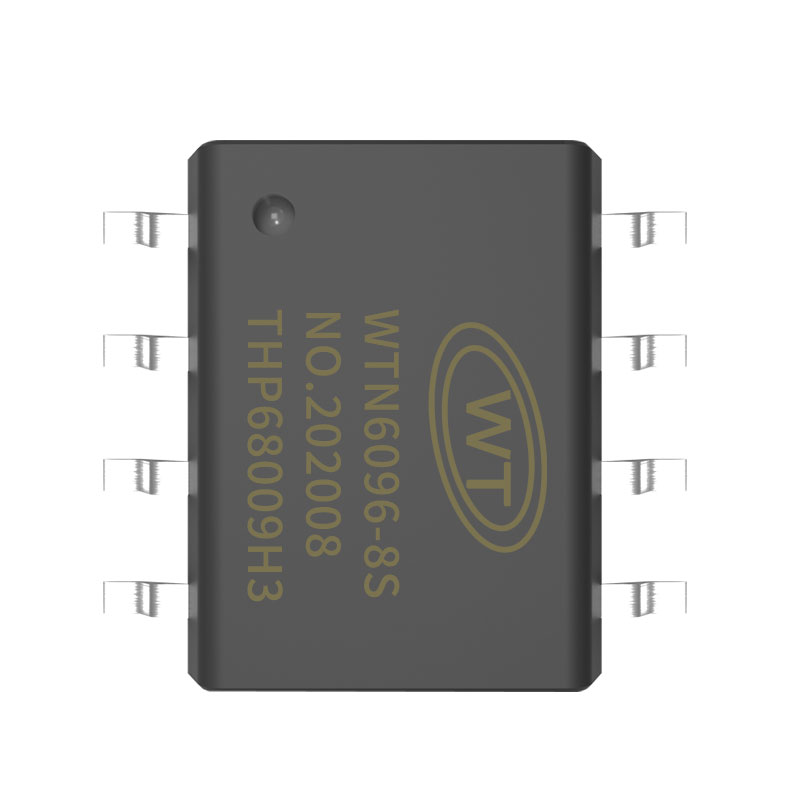

WTN6096-8S （可存儲96秒語音） |
WTN6170-8S （可存儲170秒語音） |
 |
 |
 |
 |
| Pad Name | Pad No. | ATTR. | Description描述 |
| PA2 | 1 | I/O | 忙信號輸出 |
| PA1 | 2 | I/O | 兩線串口時鐘信號輸入端/一線串口數據信號輸入端/數脈沖數據信號輸入端 |
| PA0 | 3 | I/O | 兩線串口數據信號輸入端/復位腳 |
| PA3 | 4 | I/O | 暫未使用（NC） |
| PWM- | 5 | out | PWM輸出腳 |
| VDD | 6 | Power | 電源正極 |
| PWM+/DAC | 7 | I/O | PWM、DAC輸出腳 |
| GND | 8 | Power | 電源負極 |
| 標識 | 范圍值 | 單位 |
| VDD~GND 電源電壓 | -0.5~+5.2 | V |
| Vin 輸入電壓 |
GND-0.3< Vin |
V |
|
| Vout 輸出電壓 | GND < 0.3V ~ VDD+0.3 | V |
| Top工作溫度 | -40~ +80 | ºC |
| 標識 | 參量 | 最小值 | 典型值 | 最大值 | 單位 | 條件 | ||
| VDD | 工作電壓 | 2.4 | 3.0 | 5.2 | V | 1MHZ或2MHz | ||
| Isb | 待機電流，VDD=3V/4.5V | 5 | uA | 無負載 | ||||
| Iop | 工作電流 | VDD=3V | 3 | mA | ||||
| VDD=4.5V | 3.7 | mA | ||||||
| IIK | 輸入漏電流 | 0.1 | uA | |||||
| Ioh | 輸出驅動電流 | 10 | mA | VDD=3V，Voh=1.0V | ||||
| 22 | mA | VDD=4.5V,Voh=2.2V | ||||||
| Iol | 輸出倒灌電流 | 20 | mA | VDD=3V，Voh=2.0V | ||||
| 40 | mA | VDD=4.5V,Voh=2.5V | ||||||
| Ioh | PWM1輸出電流 | 60 | mA |
VDD=3V,Load=8 ohms |
||||
| 100 | mA |
VDD=4.5V, Load=8 ohms |
||||||
| Ioh | PWM2輸出電流 | 70 | mA |
VDD=3V,Load=8 ohms |
||||
| 117 | mA |
VDD=4.5V, Load=8 ohms |
||||||
|
Iol △F/F |
電壓波動頻偏 | VDD=3V | 2 | % | ||||
| VDD=4.5V | 0.5 |
VDD=4.5V, Load=8 ohms |
||||||
| △F/F |
頻偏 (VDD=3V) 振蕩頻率 |
-5 | 5 | % |
3.0v VDD=2.0~5.5V |
3v | ||
| Fosc | 1.80 | 2 | 2.05 | Mhz | 4.5v | |||
