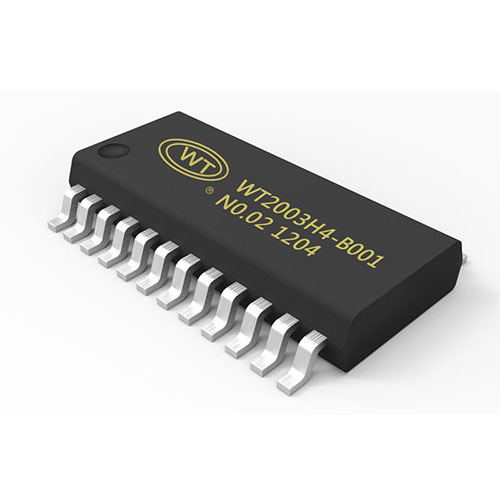

WT2003H4 B001/B002是一款帶LED（發光二極管）驅動控制專用電路，支持各種顯示驅動模式，用戶使用簡潔靈活，快速上手調試，內置鍵盤掃描接口；可通過UART串口控制、內置100-800S語音容量的工業級鍵盤顯示驅動語音芯片。該芯片抗干擾能力強，為工業級芯片，在工業測控和家電領域中已被大量應用；例如：測溫儀、咖啡機、電磁爐、微波爐及小家電產品的顯示屏驅動語音提示導引。
◆ 采用功率CMOS工藝；
◆ QSOP24標準通用共陽或共陰數碼管輸出顯示模式（8段*5位），在語音小于350S內容情況下可以做到8*8個LED驅動顯示；
◆ QSOP24定制數碼管類型或LED燈珠可支持掃描顯示方式（13個IO口驅動13*12）；
◆ QFN32標準通用共陽或共陰數碼管輸出顯示模式（8段*12位），在語音小于800S內容情況下可以做到8*12個LED驅動顯示；
◆ QFN32定制數碼管類型或LED燈珠可支持掃描顯示方式（20個IO口驅動20*19）380個LED或數碼管段點；
◆ 鍵掃描32個（4*8bit），增強型抗干擾按鍵識別電路；
◆ 串行接口（UART:TXD、RXD）波特率可修改；
◆ 支持外接8歐姆0.5W數字PWM輸出；
◆ 支持16位DAC音頻輸出；
◆ 支持用戶擴展10位ADC檢測功能，串口直接讀取。支持設定閾值輸出；
◆ 語音播放支持8K-44.1K采樣，比特率8~320Kbps的MP3音頻文件；
◆ 工作溫度：-40-85℃；
◆ 具有位閃爍、位消隱、段點亮、段熄火、顯示移位等功能
◆ 超低休眠功耗：2uA,工作功耗：6mA（無外設）
◆ 封裝形式：QSOP24/QFN32
◆ 可內置2M\4M\8M_FLASH存放8K采樣100S-850S語音內容(可根據需求選擇）語音內容大于內置容量是可以外接128M容量Flash
